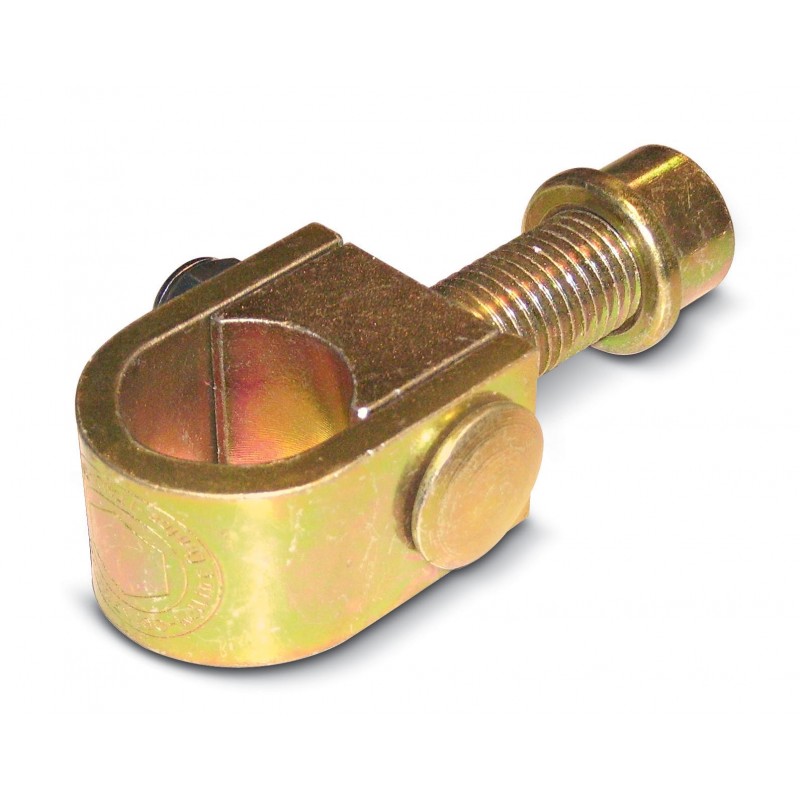

Gond à souder Ø24 - série fer forgé
C35
• Pour portails battants industriels
• Pour portails type fer forgé
• Fixation : à souder
• Diamètre filetage de 24 mm
• Réglage compris entre 50 et 74 mm
• Ouverture à 90°
• 480 kg de charge admissible pour un vantail de 1500x2000 mm
• Matière : acier A37
• Finition : bichromaté jaune 13,2µm
• Testé à 1 million de cycles
• Vérifier les jeux de fonctionnement tous les 6 mois
Produits associés
-
Axe bout de jonction, en acier, de dimension 40x40 mm pour gond à collier à monter sur portail battant. Son diamètre de 33,5 mm permet la combinaison des gonds avec les pivots.
-
Axe bout de jonction avec trou, en acier, de dimension 35x35 mm pour gond à collier à monter sur portail battant. Son diamètre de 28,5 mm permet la combinaison des gonds avec les pivots.
6 Autres produits dans la même catégorie :
-
Pivot doigt inférieur, en acier, avec plaque à souder de dimension 80x70x20mm pour portail battant. diamètre 23 mm, hauteur de 95 mm, offrant une capacité de reprise de charge de 200kg. Il permet d'ouvrir le portail à 90°. Embase carrée de 35 mm.
-
Pivot inférieur de forme carré d'une embase de 35mm, en acier, avec plaque à souder de dimension 70x60x15mm pour portail battant. Diamètre 1 mm, hauteur de 40mm, offrant une capacité de reprise de charge de 160kg. Il permet d'ouvrir le portail à 90°.
-
Pivot inférieur de forme carré d'une embase 40mm, en acier, avec plaque à souder de dimension 80x70x20mm pour portail battant. Diamètre 20mm, hauteur 40mm, offrant une capacité de reprise de charge de 200kg. Il permet d'ouvrir le portail à 90°.
-
Butée d'arrêt centrale à sceller, en acier, pour portail battant, de dimension 92x100 mm avec une hauteur de 70 mm.
-
Chapeau de forme carré en acier brut, avec bords pliés, à souder sur tube métallique carré de 30 mm.
-
Chapeau de forme ronde en acier, de couleur noir, à souder sur tube métallique rond de diamètre 30 mm.
